SKU AUT-ACC-371

Marca: Seg Internacional

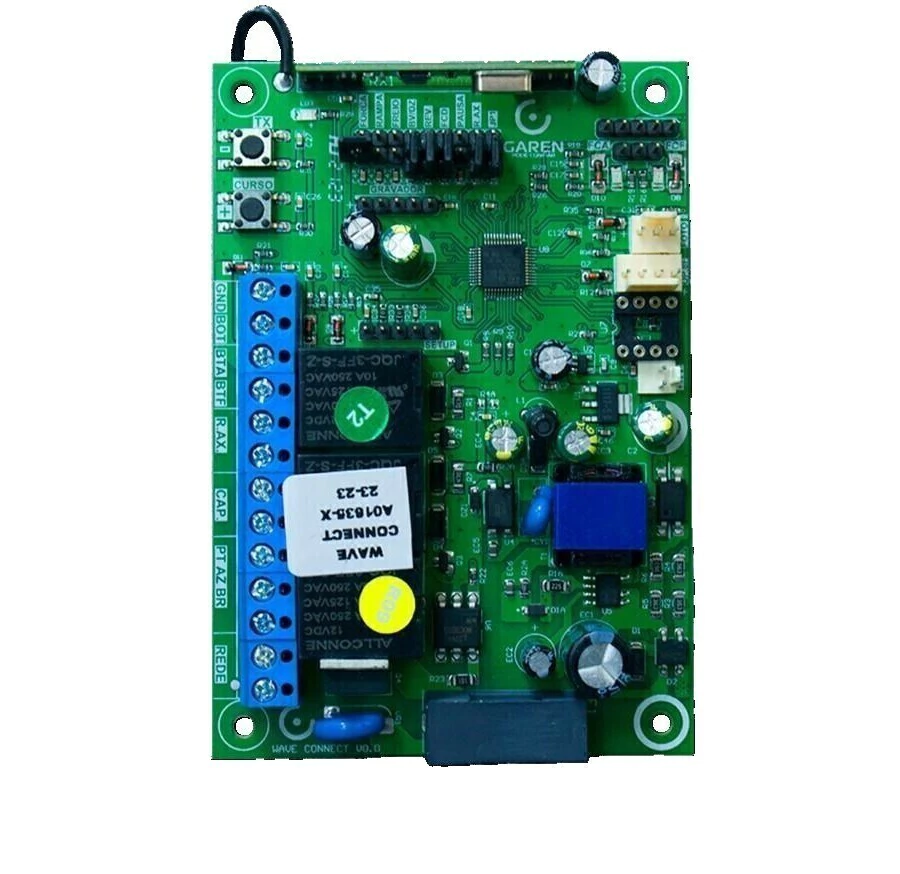

Placa WAVE Connect Motores SEG

Modelo Wave Connect (Reemplazo de modelo G3 y G2)
Motores corredizos, levadizos y pivotantes de 1 hoja.

Incluye relé adicional para electrocerradura

CARACTERISTICAS

Placa para motores Seg

Modelo Central Wave Connect (Reemplazo de modelo G3 y G2)

Motores corredizos y levadizos

La central Wave Connect es la opción perfecta en calidad, es resistente y compacta. Posee varias funciones de programación a través del Jumper, permitiendo regular el freno, rampa de llegada, potencia del motor, tiempo de cierre del portón, ajustes de la función de inversión y condominio (cerradura).

Su sistema cuenta con un relé auxiliar que permite la integración con luces de garaje y cerraduras magnéticas para portones.

Es compatible con SEG Setup, el cual permite utilizar la central vía wifi y realizar todas las funciones de programación desde la aplicación SEG Smart 4.0.

Voltaje: 220v

Potencia: Motores de hasta 1/2HP

Rampa: Si

Reles: 3

Memoria: 250 Posiciones, hasta 511 con memoria externa

Embrague: Si

Compatible con SEG Setup (Wi-Fi)

Entradas para Fotocélula, Modulo 8 Funciones y Botonera

- Microcontrolador ARM®: microcontrolador de última generación de 32 bits con procesamiento de 48Mhz;

- Memoria Interna: Con capacidad de hasta 250 teclas / controles programados en el microcontrolador;

- Memoria Externa: Facilita la sustitución de la central sin la necesidad de reprogramar todos los controles y permite hasta 511 teclas / controles programados en la memoria 24(L)C16;

- Receptor Heterodino: No pierde la calibración de frecuencia;

- Ajustes principales a través de los jumpers junto con los botones;

- Freno electrónico: con opción de deshabilitar el freno;

- Ajuste de cierre automático: jumper de PAUSE;

- Varistor y Fusible de Protección: actúa en caso de descarga atmosférica y sobrecarga;

- 2 botones de programación: programación independiente de transmisores y curso;

- Entrada para Fotocélula con Conector Polarizado: Evita conexiones invertidas;

- Protecciones en Entradas de Fin de Curso y Pulsador: menor riesgo de daño al circuito;

- LEDs de Fin de Carrera: Señaliza el estado de final de carrera;

- 2 Conectores Fin de Curso: entrada de 5 y 3 pines;

- Salida para Placa 8F: Agrega las funciones de luz de garaje, cerradura magnética, semáforo y alarma;

- Función Condominio: em conjunto con la central de lazo pone a disposición un sistema más seguro de cierre y control de flujo;

- 3 Entradas de Botoneras Independientes: función de apertura y cierre separadas.

- Relé Auxiliar: Puede accionar la traba magnética directamente de la central sin el uso de módulo

1 - Grabadora – Conector para grabación del microcontrolador (uso de fábrica);

2 - Módulo Garen Setup - Conector para el módulo Wi-Fi;

3 – Jumper FUERZA – Ajuste de la fuerza del motor;

4 – Jumper RAMPA – Ajuste de la velocidad de fin de carrera;

5 - Jumper FRENO - Seleccionar la fuerza del freno;

6 – Jumper BV/DZ – Cambio entre máquinas BV y DZ;

7 – Jumper REV. - Activar/Desactivar la función de inversión;

8 – Jumper FCD - Activar/Desactivar la función condomínio (función lazo);

9 - Jumper PAUSE - Cierre automático: ajuste del tiempo;

10 – Jumper R.AX. – Jumper para la selección del funcionamento del relé auxiliar;

11 - Jumper JP1 - Cambio entre fotocélula PWM y fotocélula normal;

12 - Botón TX (-) - Guardar (y borrar) el control y ajuste de otras funciones;

13 - Botón CURSO (+) - Grabar curso y ajuste de otras funciones;

14 - FCA / FCF - Final de carrera de apertura y final de carrera de cierre;

15 - LED FCA / LED FCF - LEDs indicadores de actuación de los finales de carrera;

16 – LED de programación;

17 - PHOTO - Entrada de emergencia, conector fotocélula;

18 - OP. 8F - Módulo opcional con 8 funciones (Cerradura, Luz de garaje, Señalización y alarma);

19 – BOT – Mando de botonera externa;

20 – BTA – Mando de botonera solamente para apertura;

21 – BTF – Mando de botonera solamente para cierre y función lazo;

22 - RED - Entrada de alimentación 127/220 V;

23 - PT / AZ / BR - Cables del motor;

24 – CAP: Capacitor del motor;

25 – Contactos de Relé Auxiliar;

26 – 12V – Salida de 12 Vdc (no sobrepasar el limite máximo de 600 mV);

27 – Memoria externa.
